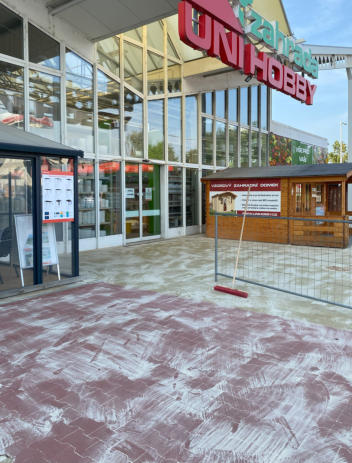

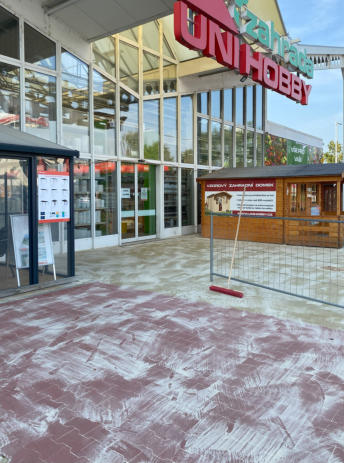

SPÁROVÁNÍ DLAŽBY Spárování zámkové dlažby provádíme za sucha ve dvou etapách. Provedeme první vyplnění spár čistým suchým křemičitým pískem o velikosti zrn 0–2 (0–4) mm. Suchý a zametený povrch dlažby pak hutněte vibrační deskou s pryžovou podložkou, tím se srovnají přípustné výškové tolerance jednotlivých kamenů. Po zhutnění proveďte opět dosypání spár suchým pískem. Poté již můžete dlažbu používat. Pokud je možno, ponechejte přebytečný spárovací písek na dlážděné ploše 1–2 týdny a nakonec ještě jednou zameťte.

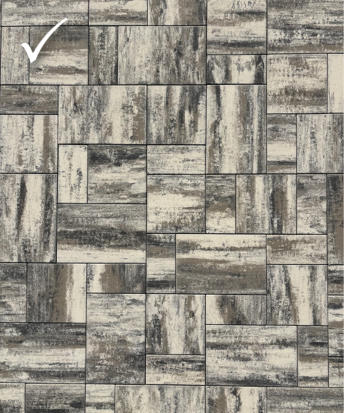

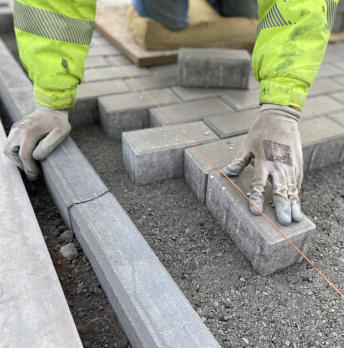

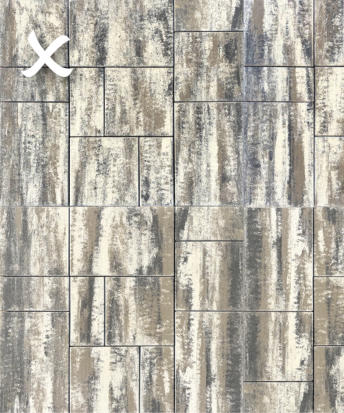

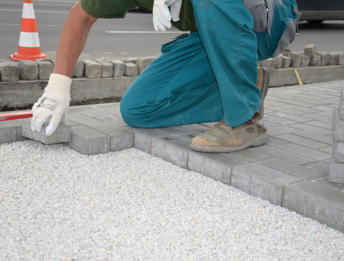

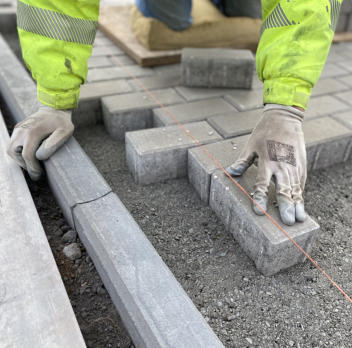

POKLÁDKA DLAŽBY S pokládkou začněte v rohu s pravým úhlem a pokud možno v nejnižší části pokládané plochy. Pomocí latě, nebo šňůrky kontrolujte rovnoměrné uložení jednotlivých kamenů a rovnost spár. Nedávejte dlažbu natěsno „na sraz”, ponechte mezi dlažbou spáry velikosti 3–5 mm. Dlažbu ukládejte asi o 1 cm výše než je požadovaná výška plochy (při následném hutnění dlažby se kladecí vrstva sníží cca o 1 cm). Při ukládce dlažby doporučujeme brát dlažební kostky střídavě z více palet, případné rozdíly v odstínu pak nepůsobí rušivě. Při pokládce betonové dlažby v barevném provedení ColorMix je nutné odebírat dlažební kostky z více palet současně a seředit je zcela náhodně. Dokonalé a vyvážené barevnosti výsledných dlážděných ploch lze dosáhnou jen při dodržení tohoto pravidla. Nedodržení postupu vede k vytvoření ploch, které nesplňují estetické očekávání.

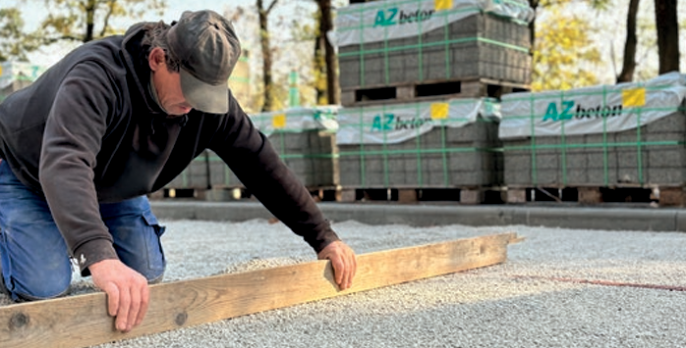

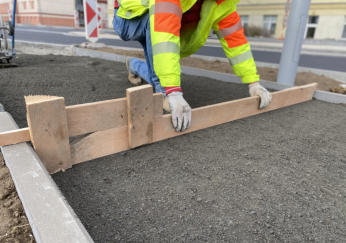

KLADECÍ VRSTVA Na takto zhutněnou urovnanou plochu naneseme kladecí vrstvu z kvalitního drceného kameniva zrnitosti 2–5 mm, případně 4–8 mm v tloušťce 3–5 cm a urovnáme latí. Takto připravenou kladecí vrstvu již nehutníme a také po ní nešlapeme.

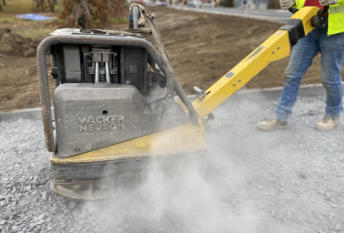

PODKLADNÍ VRSTVA Pro pochůzné chodníky na urovnanou zhutněnou plochu rovnoměrně nasypte vrstvu kvalitního drceného kameniva 8–16 mm, v síle 100–150 mm. Pro plochy pojížděné osobními vozidly do 3,5 t začněte vrstvou 200–250 mm kameniva 16–32 mm, pak 100–150 mm kameniva 8–16 mm. Všechny vrstvy řádně zhutněte. Pro podkladní vrstvy není vhodný štěrk či štěrkopísek s kulatým (nedrceným) kamenivem, neboť nelze řádně uhutnit. Pro chodníky použijte dlažbu 6 cm nebo 4 cm, pro lehce zatížené plochy dlažbu 6 cm. U ploch zatížených vozidly nad 3,5 t používejte dlažbu síly 8 (10) cm, skladbu podkladních vrstev dle místních podmínek pak konzultujte s odborníky na statiku.

PODKLADNÍ PLOCHA Základem kvalitně položené zámkové dlažby je dokonalá příprava podloží. Ani sebekvalitnější dlažba nedokáže zajistit jakékoli nedostatky a nekvalitu v podkladních vrstvách. Podkladní plochu je nutno řádně zhutnit, zemina nesmí být zmrzlá, ani promáčená. Pokud je podklad nestabilní zejména u jílových podkladů, poraďte se s odborníky.

OSAZENÍ OBRUBNÍKŮ Betonové obrubníky osazujeme vždy do betonového lože z kvalitního zavlhlého betonu C 20/25 na zhutněný podklad. Síla lože by měla být minimálně 10 cm. Výšku a směr pokládaných obrubníků kontrolujeme pomocí provázku nataženého při horní hraně, výšku snižujeme poklepem gumovou palicí přes prkno. Nezapomeňte na nutnost ponechání dilatačních spár 3–5 mm mezi obrubami. Spáry se nesmí vymazávat, musí zůstat volné. Pro stabilitu obrubníků je třeba vytvořit boční betonové opěry se spádem od obrubníku níž. Používáme opět zavlhlý beton, stejné kvality. Výška opěry by měla být cca do poloviny výšky obrubníku. Nezapomeňte zohlednit následnou možnost přiložení dlažby včetně kladecí vrstvy.

TVAROVKY ŠTÍPANÉ Tvarovky se ukládají na připravený základový pás, tvořený vrstvou zatvrdlého betonu min. třídy C16/20 uloženou v nezámrzné hloubce dle projektu stavby. Betonový základ by měl vystupovat cca 50 mm nad okolní terén. Mezi betonový základ a první vrstvu štípaných tvarovek se obvykle vkládá hydroizolační pás zabraňující vzlínání zemní vlhkosti do povrchu zdí. Tvarovky se ukládají na cementovou maltu s převazbou se spárami cca 10 mm. Použití vápenocementové malty je chybné, znehodnocuje celé dílo. Stěny i pilíře se vyztužují svislou i vodorovnou armaturou (zpravidla betonářská ocel průměru 10 mm). Tvarovky proléváme betonem maximálně po čtyřech vrstvách. K tomu je nutné použít pouze kvalitní beton min. třídy C12/15. Pro průběžné zdivo se používají tvarovky jednostranně nebo oboustranně štípané. Pro vyzdívání rohů, plotových sloupků nebo zakončení stěn se používají rohové, třístranně nebo čtyřstranně štípané tvarovky. Při návrhu objektů je nutno zohlednit požadavky stavby na ochranu proti dilatačnímu působení. V případě dlouhých liniových stěn (např plotů) je nutné vytvářet dilatační celky umožňující roztahování a smršťování konstrukce vlivem prostředí. Vzdálenost jednotlivých spár vytvořených mezi dilatačními celky se doporučuje max. 6 m. Zdivo plotů, které není ukončeno střešní konstrukcí je nutno chránit zakrytím pomocí betonových stříšek a hlavic, které se k tvarovkám připevňují pomocí mrazuvzdorného stavebního lepidla. Spáry mezi stříškami se vyplňují pružnou spárovací hmotou. UPOZORNĚNÍ: Betonáž tvarovek a bednících tvárnic provádějte při celodenních teplotách nad bodem mrazu. Mráz může poškodit i tvarovky v nichž je beton nevyzrálý a vlhký.

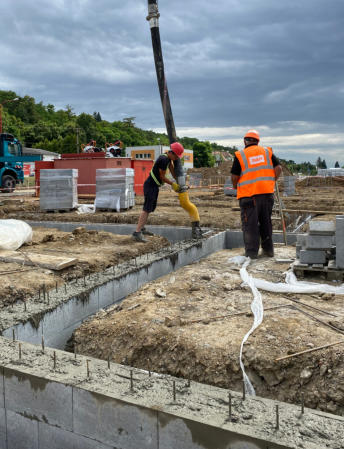

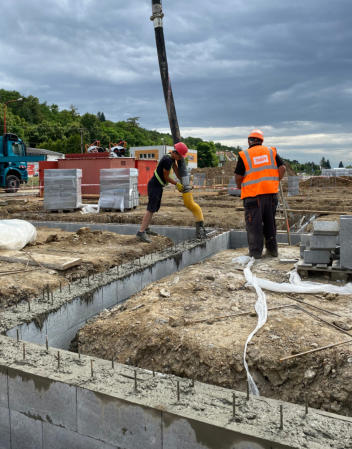

TVÁRNICE BEDNÍCÍ Tvárnice ztraceného bednění se ukládají nasucho na připravený vodorovný základový pás, tvořený vrstvou zatvrdlého betonu uloženou v nezámrzné hloubce v šíři asi o 100 mm větší než je šíře používané tvárnice. Jednotlivé bloky se kladou na vazbu. Pro vyzdívání rohů nebo zakončení stěn se používají dělitelné tvárnice. Dělení tvárnic se provádí stolovou pilou na beton, nebo rozbrušovací pilou s diamantovým kotoučem. Základy z tvárnic ztraceného bednění se zpevňují podélnou i svislou armovací výztuží. Návrh šíře tvárnic, ocelové výztuže základů i dilatací je závislý na zatížení a funkci základu a měl by vycházet ze statického výpočtu. Prolévání stěn ztraceného bednění betonem se provádí maximálně po třech vrstvách tvárnic najednou. Následně je nutné nechat beton zatvrdnout minimálně do druhého dne. Rozestavěné dílo je nutno chránit před nepříznivými vlivy počasí (slunce, mráz, déšť). Tvárnice je nutné prolévat pouze kvalitním betonem min. třídy C12/15.

TVÁRNICE ZDÍCÍ Zdící tvárnice slouží ke zdění zdí a příček, pokládají se na cementovou maltu nebo na stavební lepidlo vždy stranou s otvory dolů. Povrch zdí se může po předchozí penetraci omítat běžně dostupnými maltami.

SVAHOVÉ TVÁRNICE Postup výstavby zdí ze svahových tvárnic je závislý na požadované funkci zdi (okrasná, opěrná), na výšce zdi a úhlu sklonu svahu. Prvním krokem výstavby opěrných zdí je vybudování základového výkopu v místě budoucí zdi. U nízkých a méně zatížených opěrných zdí do výše jednoho metru je možné založit první vrstvu tvárnic na srovnanou podkladní vrstvu tvořenou zhutněnou, cca 200 mm silnou vrstvou štěrkopísku, nebo štěrkodrti. První řada tvárnic musí být zapuštěna asi z jedné třetiny pod úroveň okolního terénu. Po ukončení každé řady se tvárnice vyplní zeminou. Prostor vzniklý mezi budovanou stěnou a zpevňovaným svahem se zasýpá vhodnou vodopropustnou zeminou (za stěnou nesmí zůstávat srážková voda) a po vrstvách hutní. Aby se zabránilo vyplavování zeminy mezi tvarovkami je nutno oddělit zadní stranu tvárnic od zeminy netkanou geotextilií, nebo vhodnou propustnou zahradní folií. U vyšších opěrných zdí přenášejících větší tlaky materiálu svahu je třeba vytvořit základ vrstvou betonu, nebo železobetonu min. třídy C16/20 uloženou na zhutněný podklad z vrstvy štěrkopísku či štěrkodrti uložené v nezámrzné hloubce. Betonový základový pás musí zároveň zajišťovat první vrstvu tvárnic proti posunutí tlakem svahu. Tvárnice musí být asi z jedné třetiny zabetonované. Svahové tvárnice se kladou nasucho, pouze typ ZAHRADNÍ KÁMEN je možno pokládat na cementovou maltu i armovat. Složení základového pásu sklon vyšších opěrných zdí je třeba řešit s projektantem. Základy okrasných zdí se řeší stejným způsobem jako u opěrných zdí. Tvárnice VARIO se kladou vždy vedle sebe otočené o 90° a v následující řadě opačně než v řaděpředchozí. Štípané svahové tvárnice se kladou spolu s příčkami a koncovkami. V následné vrstvě se vždy o polovinu přesazují. SVAHOVÉ TVÁRNICE KRUHOVÉ klademe většinu vykrojenou částí k tvárnici předcházející.

VIBROVÁNÍ DLAŽEB Dlažby Beckov, Beckov Market, Creativ, Siesta, plošné dlažby 300x300 mm, 400x400 mm, 500x500 mm, 800x400 mm a dlažby prorůstací 600x400 mm nelze hutnit vibrační deskou. Dosednutí dlažby na lože z kameniva 4-8 mm se zajistí poklepem gumovou palicí přes dřevěné prkno.

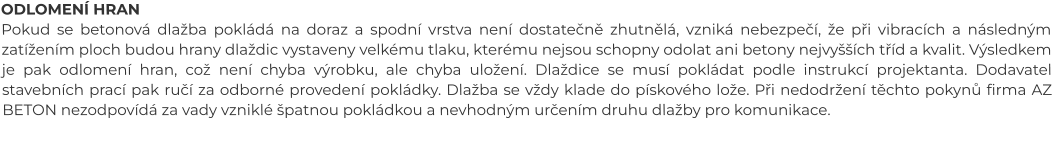

ODLOMENÍ HRAN Pokud se betonová dlažba pokládá na doraz a spodní vrstva není dostatečně zhutnělá, vzniká nebezpečí, že při vibracích a následným zatížením ploch budou hrany dlaždic vystaveny velkému tlaku, kterému nejsou schopny odolat ani betony nejvyšších tříd a kvalit. Výsledkem je pak odlomení hran, což není chyba výrobku, ale chyba uložení. Dlaždice se musí pokládat podle instrukcí projektanta. Dodavatel stavebních prací pak ručí za odborné provedení pokládky. Dlažba se vždy klade do pískového lože. Při nedodržení těchto pokynů firma AZ BETON nezodpovídá za vady vzniklé špatnou pokládkou a nevhodným určením druhu dlažby pro komunikace.

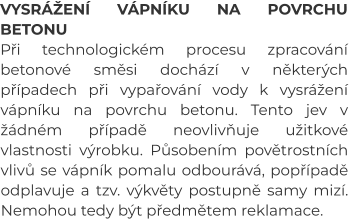

ODVODNĚNÍ PODKLADU Před vlastní realizací pokládky je třeba vyřešit odvodnění podkladní plochy. Plocha, která není řádně odvodněna nebo je na podkladní vrstvy použit nevhodný nasákávý materiál (patří sem kopaný písek, nebo kameniva s vysokým podílem jemných částic) je zdrojem problémů. Následná zvýšená vlhkost v podkladních vrstvách zvyšuje vytváření vápenných výkvětů na povrchu dlažby. Při pokládce doporučujeme odebírání dlaždic z více palet, předejde se tak případným přechodným kontrastům a drobným barevným odchylkám na vydlážděné ploše. Po vyzrání dlažby (několik měsíců) rozdíly samy vymizí.

ŠÍŘKA SPÁRY Pro dlouhodobou stabilitu a životnost zámkových dlažeb má zásadní význam vytvoření správných a patřičně vyplněných spár. Mnoho zákazníků se mylně domnívá, že šířku spáry vymezují distanční výstupky na dlaždicích. Tento názor je chybný. Pokládání zámkové dlažby „na sraz“ vymezené pouze distančními výstupky je nepřípustné, protože při následném pojezdu vozidel vzniknou brzy vážné poruchy, projevující se nejdříve odlupováním hran dlaždic a následně vedou k deformaci lože dlažby a podkladní vrstvy. Položená dlažba se spárami nevyplněnými či nedoplněnými, nebo vymezenými pouze tloušťkou distančních výstupků mění svoji statickou funkci z kompaktní pružné konstrukce na roztříštěné samostatně působící ostrůvky několika dlaždic. Štípání hran dlaždic, které je prvotní závadou chybné pokládky, bývá mylně dáváno za vinu výrobci a laicky je za příčinu považována nízká pevnost dlaždic.

ÚDRŽBA DLAŽBY K odstranění nečistot na povrchu dlažby doporučujeme mytí vysokým tlakem vody. Při výskytu tzv. výkvětů lze použít chemické přípravky určené k čištění betonových povrchů.

VLIV SOLÍ A ROZMRAZOVACÍCH LÁTEK Důležitým hlediskem kvality je odolnost dlažeb proti působení solí na jejich povrch. V tomto ohledu jsou naše dlažby vysoce odolné. Při kouškách prováděných Technickým a zkušebním ústavem stavebním v Brně vyhovují naměřené hodnoty českým i evropským normám.

REKLAMACE Reklamace případných vad je možné uplatnit pouze před použitím výrobků.
